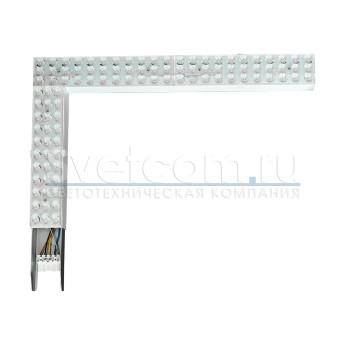

Concept угол | подвесной / накладной модульный профильный потолочный светильник
Категории: Профильные светильники
Обзор
Система CONCEPТ - универсальный подход к решению световых проектов больших пространств - фитнесклубов, конференц-залов, торговых помещений, складских площадей, выставочных пространств и других объектов инфраструктуры, в которых присутствуют зоны различного назначения.
Система CONCEPТ включает набор различных стандартных модулей, угловых и прямых, с помощью которых дизайнер сможет создать необходимую конфигурацию из светильников, максимально удобно и эффективно расположив их в проектируемом пространстве.
Светильники комплектуются оптикой от лидеров компаний-производителей линз вторичной оптики - LEDIL и VOSSLOH SCHWABE.
Линейка линз вторичной оптики включает линзы, обеспечивающие угол раскрытия светового потока 30°, 60°, 90°, 110°.
Возможна поставка светильников с ассиметричной оптикой, задача которой освещение вертикальных поверхностей и объектов на них представленных. Эти возможности системы CONCEPТ могут быть полезны, например, при проектировании освещения холлов и выставочных пространств с баннерами, плакатами, панно и другой яркой рекламной продукцией.
Другой вид оптики - диффузный, уменьшает слепящий эффект от мощных светодиодов и максимально убирает дискомфорт, вызываемый яркими мощными диодами. Система CONCEPТ, укомплектованная таким типом линз, создает комфортное освещение для работы в офисе, конференц - зале и других административных помещениях.
Гарантия на светильники системы CONCEPТ 5 лет.
Универсальное исполнение приборов (единый корпус) предусматривает их использование, как в варианте отдельно стоящих светильников, так и для выстраивания приборов в световую линию необходимой длины. Легкость сборки модулей системы - важный момент при выполнении монтажных работ и работ, связанных с дальнейшим обслуживанием осветительных приборов.
3-рядная оптика производства компаний LEDIL и VOSSLOH SCHWABE - это 7 типов линз. Что позволят реализовать 7 основных схем освещения. Оптика с углами 30°, 60°, 90° и 110° позволяет создать равномерное освещение горизонтальных поверхностей и получить одинаковый уровень освещенности с разных типовых высот установки (7, 5 и 3,5 метров).
Есть оптика, разработанная специально для супермаркетов и складских помещений. Она концентрирует свет на стеллажах, а не в проходах. Есть ассиметричная оптика для равномерного освещения вертикальных объектов (стен, вертикальных панно). Специальный диффузный рассеиватель, позволяет использовать светильники прямого света в офисах и административных помещениях, уменьшив слепящее воздействие от светодиодов до минимума. Таким образом, круг решаемых задач предельно широк.
Высокий КПД оптической системы (более 96%) позволяет получить итоговую светоотдачу более 135 лм/Вт и достичь дополнительной экономии от осветительной установки за счет правильного распределения светового потока в помещении. Свет направляется именно туда, где он нужен. Такой эффект невозможно получить от обычных световых приборов.
Минималистичные формы системы освещения CONCEPT поддержат дизайнерский проект современного пространства и создадут комфортные условия для пребывания людей внутри него.
Модульные светильники серии Concept (для соединения в непрерывыную линию)
Элемент | Мощность | Потребляемый ток | Световой поток | Размеры | Вес |
базовый 864мм | 39 Вт | 0,17 А | 4400 Лм | 864х63х74 мм | 2,1 |
базовый 1150мм | 51 Вт | 0,17 А | 5800 Лм | 1150х63х74 мм | 2,7 |
базовый 1724мм | 76 Вт | 0,33 А | 8800 Лм | 1724х63х74 мм | 3,72 |
линейный 864мм | 39 Вт | 0,17 А | 4400 Лм | 864х63х74 мм | 2,1 |
линейный 1150мм | 51 Вт | 0,17 А | 5800 Лм | 1150х63х74 мм | 2,7 |
линейный 1724мм | 76 Вт | 0,33 А | 8800 Лм | 1724х63х74 мм | 3,72 |
угловой левый | 39 Вт | 0,17 А | 4400 Лм | 350х575 мм | 2,1 |
угловой правый | 39 Вт | 0,17 А | 4400 Лм | 350х575 мм | 2,1 |
Светильники серии Concept в одиночном исполнении
Мощность | Потребляемый ток | Световой поток | Размеры | Вес |
39 Вт | 0,17 А | 4400 Лм | 864х63х74 | 2,1 |
51 Вт | 0,17 А | 5800 Лм | 1150х63х74 | 2,7 |
76 Вт | 0,33 А | 8800 Лм | 1724х63х74 | 3,72 |
Этапы сборки системы
Сборка светильников семейства Concept в линию непрерывного освещения:
1. Соединяемые концы светильников (на одно соединительные салазки и электрический коннектор-"папа", на другом - электрический коннектор-"мама")
2. Для стыковки светильников нужно совместить салазки одного светильника с торцем другого светильника, и вдвинуть их до щелчка и полного соединения без зазора. Потребуется усилие.
3. Соединение обладает значительной механической прочностью и полностью электробезопасно.
