PM-218B | выключатель на преграду 220V/250W

ВИДЕО

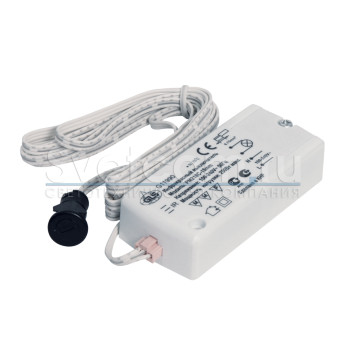

PM-218B | выключатель на преграду 220V/250W
Код: G11989 - 08.112.01.250
по запросу\регистрации
Код товара 08.112.01.250
Тип выключатель
Монтаж врезной
Крепеж лепестки
Принцип работы датчика преграда
Управление по открыванию двери
Расстояние срабатывания, м 0,08
Напряжение (В) 220
Максимальная нагрузка 250 Вт
Цвет датчика Черный
Длина провода до датчика 2 м
Класс пылевлагозащиты IP20
Класс защиты от поражения электрическим током II
Материал корпуса пластик
Есть в Bcad Да
Габариты, Д х Ш х В 83 × 35 × 19 мм
Врезное отверстие (диаметр) 11 мм
Врезное отверстие (диаметр) 10,5 — 13 мм
Особенности датчик d15мм
Цвет 11-белый
Комплектность выключатель, руководство по эксплуатации, упаковка
Количество:
  • Обзор
  • Чертежи
  • Схема подключения нескольких датчиков к одной нагрузке
  • Документация

Обзор


Инфракрасный сенсор, реагирующий на наличие преграды (закрытой дверцы) напротив активного элемента. Включает при открывании и выключает при закрывании питание. Особенно удобен в ванных комнатах и на кухнях.

Мощность:

для ламп накаливания 250Вт Макс.
для электронных трансформаторов 150Вт Макс.
для люминесцентных ламп 100Вт. Макс.
для LED источников питания 60Вт. Макс.

Возможно подключение 2 (двух) датчиков на один светильник в рамках изготовления индивидуальных комплектов светильников.


• Инфракрасный выключатель PM 218B (в дальнейшем ИК выключатель) состоит из электронного блока и Инфракрасного датчика (ИК-датчика).
• При нахождении объекта (например: дверца шкафа) в пределах области обнаружения ИК датчика напряжение питания не подается на нагрузку (свет не горит); при отсутствии объекта в пределах области обнаружения ИК-датчика напряжение питания подается на нагрузку (свет горит).

Модель 08.112.01.250

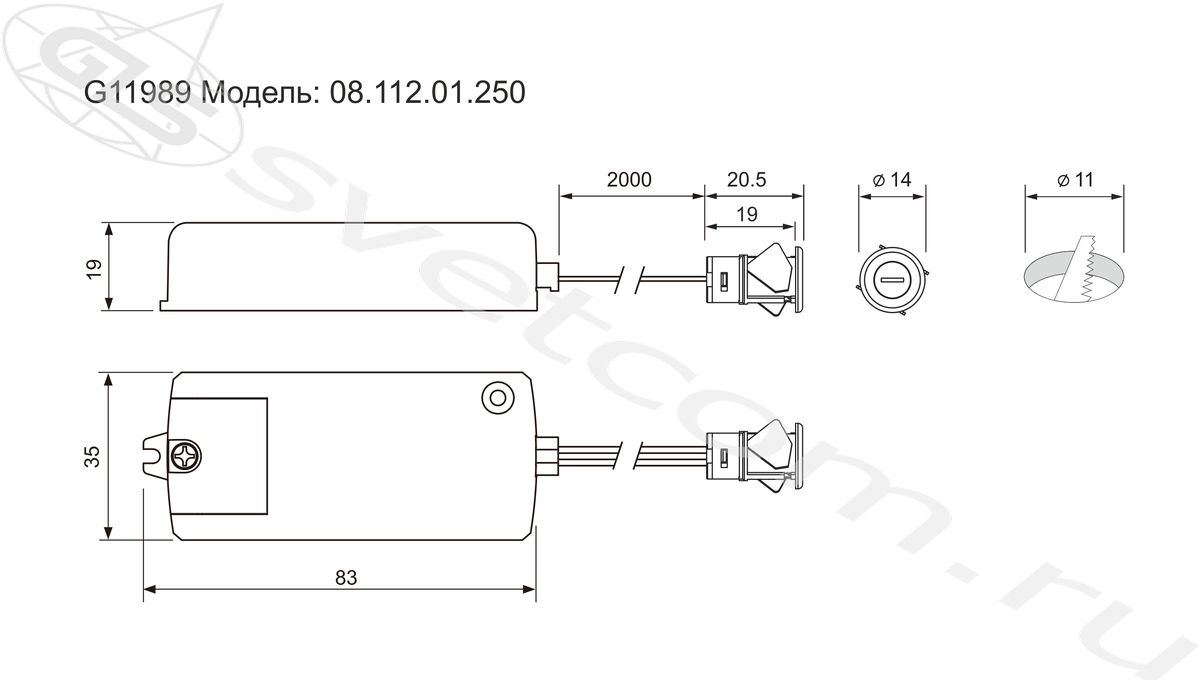

Чертежи

Схема подключения нескольких датчиков к одной нагрузке

Обратите внимание! Данная схема справедлива только для датчика PM-218B. Для датчиков PM-218C ее применять нельзя
