HZK222 | выключатель взмах / преграда (12/24W - 24V/48W)
Категории: На взмах, На преграду
Обзор
Инфракрасный датчик HZK222.
Обновлённая версия датчика HZK221 с повышенной мощностью нагрузки. ИК выключатель имеет 2 режима работы, которые можно менять нажатием кнопки «Переключатель режимов» в течении 3-5 сек.
- ИК выключатель имеет 2 режима работы, которые можно менять переключением кнопки «Переключатель режимов».
1-й режим «ДВИЖЕНИЕ»: когда объект (например, рука) появляется в зоне обнаружения первый раз, лампа включается; в следующий раз при появлении объекта в зоне обнаружения лампа выключается.
2-режим «ДВЕРЬ»: когда объект (например, дверка шкафа) находится в зоне обнаружения, лампа выключена; когда объект находится вне зоны обнаружения, лампа включена.
- Питание ИК выключателя осуществляется от источника питания постоянного напряжения 12В/24 В (в зависимости от источника света).
Монтаж

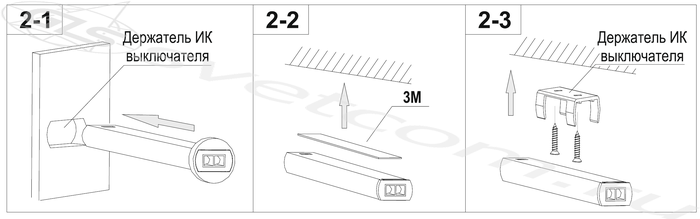

Монтаж 3 способами:
1-й способ (Рис. 2-1): Изделие устанавливается в монтажное отверстие (Рис. 2-1). При этом кабель прокладывается в монтажное отверстие.
2-й способ (Рис. 2-2): Изделие устанавливается на поверхность при помощью двухсторонней клейкой ленты 3M.
3-й способ (Рис. 2-3): Изделие устанавливается на поверхность с помощью держателя ИК арт. 08.002.02.048 010. ВНИМАНИЕ! держатель в комплект не входит и приобретается отдельно.
Подключение через LED коннекторы:
Совместимость с источниками питания
