V-Line | Кластерная подсветки витрин и прилавков
Обзор
Расчёт комплектов встроенного светодиодного освещения системы V-line и LV-line приведен для прилавка размером
L1000xW600xH900
Светодиодная V-Line система - изящное и технически грамотное решение комплекса вопросов встроенного освещения ювелирных прилавков. Конфигурация профиля позволяет оптимально распределить по поверхности прилавка световой поток светодиодных кластеров, а так же исключить попадание излучения от светодиодов в глаза покупателей и продавцов. Комплект коннекторов и угловых соединений 90 и 135 градусов ( VF-line) позволяет соединять профили в единую систему без дополнительных крепежных элементов. При установке системы провод питания аккуратно укладывается в специально предусмотренный алюминиевый профиль, скрывающий провода. Система изготавливается по индивидуальным размерам.
Установка возможна как по переднему фронту (V-S лайн), так и П-образно (V-P лайн).
Доступные к заказу цветовые решения (профиль, комплектующие): матовый хром и матовое золото.
- Освещенность в централной зоне поверхности прилавка: 1000-1500 Лк
- Световой поток: 1368 Лм
- Количество CMD LED5050: 72 шт/м
- Потребляемая мощность: 17,4 Вт/м
- Цветовая температура: 3000-3250К (теплый), 6000-7000К (холодный)
Комплектующие системы V-Line
Артикул | Наименование | Модель |
G11506 | профиль с рефлектором V-1202, серебристый, 1,2м | 17.105.05.017 |
G12299 | Торцевая заглушка левая серебристая | 17.304.05.012 |
G12300 | Торцевая заглушка правая серебристая | 17.303.05.012 |
G11510 | Соединительный угол, серия V, для угла 90 гр | |
G11503 | Соединительный угол, серия V, для угла 135 гр. | 17.522.13.012 |
G11511 | Соединитель прямой V-0092, серебристый | 17.511.05.017 |
G11512 | Коннектор 60 мм, серия V, для угла 90 гр. | 15.008.01.024 |
G11513 | Коннектор 120мм, серия V, для угла 135 гр. | 15.008.02.024 |
G16158 | трубка-профиль 1212 для провода, сечение сектор круга 90 град. | 17.106.02.017 |

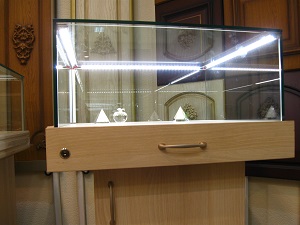

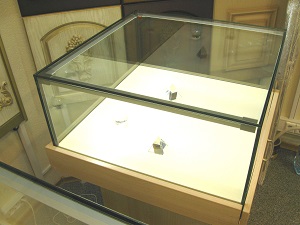

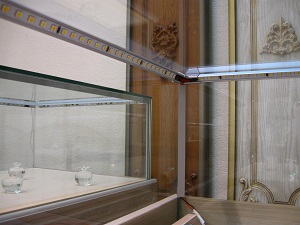

В интерьере
