700mA 30W + JB-LED/SHINE-8 | источник питания постоянного тока с разветвителем

Код: G10711
Тип коннектора:
Товар с выбранным набором характеристик недоступен для покупки
по запросу\регистрации
Код товара 429-670
Тип источника Блок питания
Постоянный Ток
Входное напряжение (В) 220
Выходное напряжение (В) 43
Выходное напряжение, В 10 — 43
Максимальная мощность 30 Вт
PF (power factor) ≥ 0.7
Диммируемый Нет
Тип коннектора Shine-8
Защита тепловая, от короткого замыкания, от перегрузки
Класс пылевлагозащиты IP20
Класс защиты от поражения электрическим током II
Крышка для контактов Да
Температура окружающей среды (tа), °С -20 — 45
Макс температура корпуса (°С) 85
Высота менее 16мм Нет
Габариты, Д х Ш х В 163 × 40 × 23 мм
Комплектность источник питания, коннектор, провод 1.5м, руководство по эксплуатации, упаковка
Количество:
  • Обзор
  • Документация

Обзор

Источник питания для светодиодов

Источник питания для светодиодов предназначен для использования с мощными осветительными светодиодами или сборками постоянного тока 700мА.

Источник питания оснащен системой электронной защиты от перегрузки, короткого замыкания, перегрева и обрыва цепи. После устранения дефекта в цепи, устройство снова готово к работе.

Технические характеристики.

Вход: 100V-240V, 50-60Hz;

Выход: DC700mA, макс.43V;

Количество подключаемых светодиодов: 3...10x3W LED;

Максимальная мощность: 30W;

Макс. температура окружающей среды (tа): -20…+45?C;

Макс. температура корпуса (tc): +85?C;

Класс защиты от поражения эл. током: II.

Степень защиты от воздействия окружающей среды: IP20.

Источник питания для светодиодов предназначен для использования только с мощными осветительными светодиодами или сборками постоянного тока 700мА, включаемыми последовательно.

Источник питания для светодиодов имеется с двумя вариантами исполнения концевых разъемов:


ВНИМАНИЕ! Выключатель устанавливается только во входной цепи питания. Установка выключателя между Источником питания и светодиодами категорически запрещена, т.к. может привести к выходу из строя светодиодов.

ВНИМАНИЕ! При подключении Источника питания к LED лампам или мощным светодиодам необходимо строго соблюдать полярность. При несоблюдении полярности возможен выход из строя светодиодов.

  • При установке Источника питания для светодиодов необходимо обеспечить циркуляцию воздуха, чтобы не допустить перегрева устройства.
  • Количество светодиодов, подключаемых к Источнику питания для светодиодов не должно превышать количество, указанное в данном руководстве и на корпусе устройства.
  • Установку, подключение и обслуживание Источника питания производить только при отключенной электрической сети.

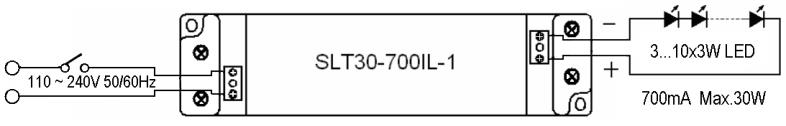

Схема электрического подключения
