Комплект DZs-5 12V + реле | Комплект для освещения за зеркало
Категории: За зеркало, На касание, Диммер
Обзор

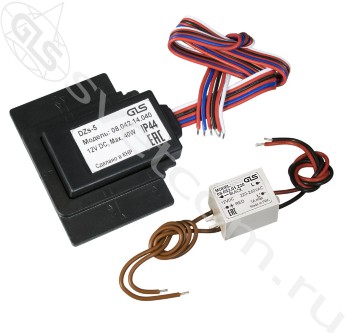

Комплект состоит из:
1. сенсорный выключатель DZs-5 (G16824)
2. реле-выключатель (G16964)
Комплект предназначен для независимого двухканального включения/выключения нагрузки через зеркало.
Современный двухкнопочный сенсорный выключатель DZs-5 за зеркало. Выключатель отвечает современным высоким требованиям комфорта и эстетики. Две кнопки включения дают свободу и позволяют сделать свое уникальное оформление зеркала. Например, помимо включения/выключения света, можно управлять обогревом зеркала, дополнительной подсветкой.
Отличительной особенностью выключателя DZs-5 является повышенная помехозащищенность, что позволяет ему устойчиво работать в среде с большим фоном электромагнитных помех.
Один канал предназначен для включения/выключения низковольтной активной нагрузки, например, светодиодной ленты с напряжением питания 12В мощностью не более 40Вт.
Второй канал является так же низковольтным (12В), но может управлять только маломощной нагрузкой до 1,2Вт, в частности обмоткой управления Реле-выключателя. 08.052.01.220.
В свою очередь реле-выключатель предназначено для коммутации активной нагрузки 220В. Активной нагрузкой являются лампы накаливания, спиральные обогреватели (дефоггеры), светодиодные ленты на 220В. Максимальный ток коммутируемой нагрузки не должен превышать 1А для активной нагрузки.
Если к Реле-выключателю предполагается подключить импульсный источник тока (драйвер) или светодиодный светильник с импульсным источником тока, то надо иметь ввиду, что может возникнуть большой пусковой ток, который может повредить (сварить вместе) контакты реле. Возможность такого подключения в каждом случае надо рассматривать отдельно. Она зависит от наличия ограничителя пускового тока в схеме источника питания и, в общем, от мощности подключаемого источника. Как правило, чем мощнее драйвер, тем больше мощность импульса пускового тока.
Различные возможные схемы подключения комплекта Сенсорного двухкнопочного выключателя с Реле-выключателем приведены на вкладке "Схемы подключения"
Внимание! Перед подключением внимательно изучите предоставленные схемы
Обратите внимание на то, что емкостные датчики очень чувствительны к конструктиву источника питания. Перед покупкой обязательно проконсультируйтесь с нашим менеджером! Менеджер подберет Вам источник питания, который гарантированно будет совместим с выбранным Вами датчиком.
Неправильный выбор источника питания чреват выходом из строя датчика (это негарантийный случай).
Модель - 19.143.35.540
Совместимость с источниками питания
Совместимость с источниками питания
Источник питания | Совместимость с Dzs-5 | ||
Штрихкод | Модель | Мощность, Вт | |
G12933 | 06.122.02.006 | 6 | да |
G12937 | 06.122.03.006.44 | 6 | да |
G13398 | 06.112.49.006 | 6 | да |
G16209 | 06.122.88.006 | 6 | да |
G14906 | 06.122.65.010 | 10 | да |
G12939 | 06.162.06.012.44 | 12 | да |
G13021 | 06.142.07.012 | 12 | да |
G12810 | 06.132.09.015 | 15 | да |
G12935 | 06.122.08.015 | 15 | да |
G13397 | 06.122.50.015 | 15 | да |
G13936 | 06.122.57.015 | 15 | да |
G13961 | 06.122.51.015 | 15 | да |
G13963 | 06.162.53.015 | 15 | да |
G13964 | 06.122.54.020 | 18 | да |
G11173 | 06.112.10.024 | 20 | да |
G17061 | 06.132.02.020 | 20 | да |
G15351 | 06.182.84.024 | 24 | да |
G10511 | 06.112.42.030 | 30 | да |
G13706 | 06.122.49.030 | 30 | да |
G15036 | 06.162.82.030 | 30 | да |
G17062 | 06.132.03.030 | 30 | да |
G14497 | 06.122.64.040 | 35 | да |
G14881 | 06.152.66.040 | 35 | нет |
G12421 | 06.112.13.036 | 36 | - |
G12812 | 06.112.12.0.36 | 36 | да |
G17022 | 06.152.04.036 | 36 | - |
G16718 | 06.162.02.040.67 | 40 | да |
G16719 | 06.162.03.040.67 | 40 | да |
G17063 | 06.132.04.040 | 40 | да |
В интерьере
Схемы подключения
Установка выключателя
Установка на скотч 3M или клей. Датчик удобно устанавливается на салазки.
