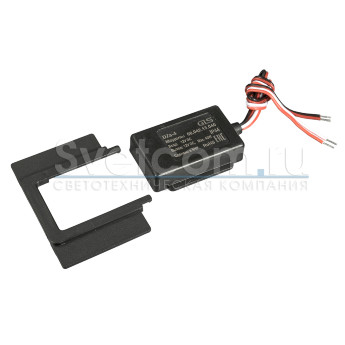

DZs-4 | выключатель за зеркало 12V
Категории: За зеркало, На касание
Обзор
Сенсорный выключатель для зеркала DZs-4 предназначен для управления светодиодной подсветкой зеркал. Его установка производится на тыльную сторону зеркала. В качестве нагрузки могут подключаться светодиодные ленты, светодиодные модули, светильники и пр., рассчитанные на питание постоянным напряжением 12В и с мощностью не более 42Вт.
Снимите отражающий слой с задней стенки зеркала на месте установки сенсора. Рисунок может иметь как форму окружности, так и прямоугольную форму - см. схему на вкладке "Монтаж и подключение".
Обратите внимание на то, что емкостные датчики очень чувствительны к конструктиву источника питания. Перед покупкой обязательно проконсультируйтесь с нашим менеджером! Менеджер подберет Вам источник питания, который гарантированно будет совместим с выбранным Вами датчиком.
Неправильный выбор источника питания чреват выходом из строя датчика (это негарантийный случай).
Внимание! Штатный скотч предназначен для облегчения установки и тестирования изделия. После проверки правильности установки и работоспособности, крепежную планку рекомендуется дополнительно закрепить с помощью клея-герметика для зеркал или клея для термопистолета.
Модель - 08.042.13.040
В интерьере
Монтаж и подключение

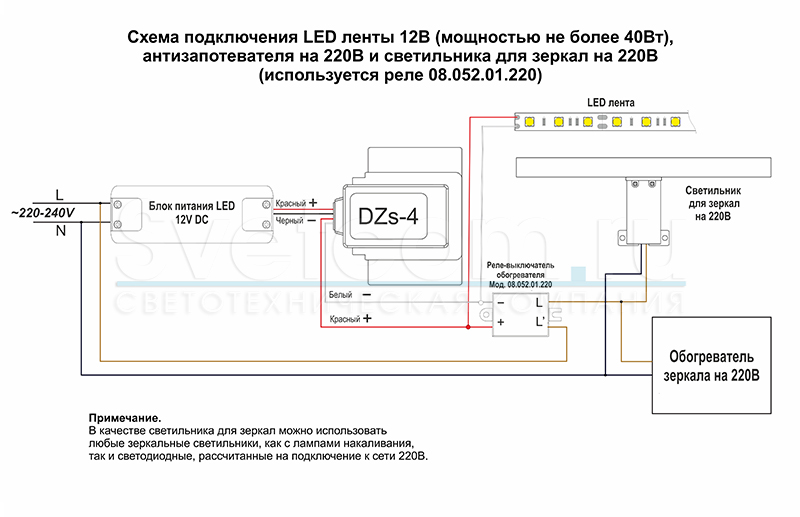

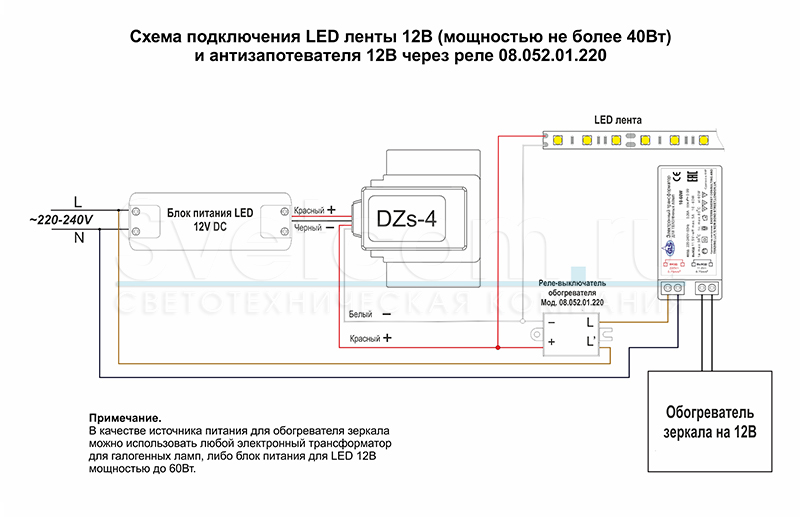

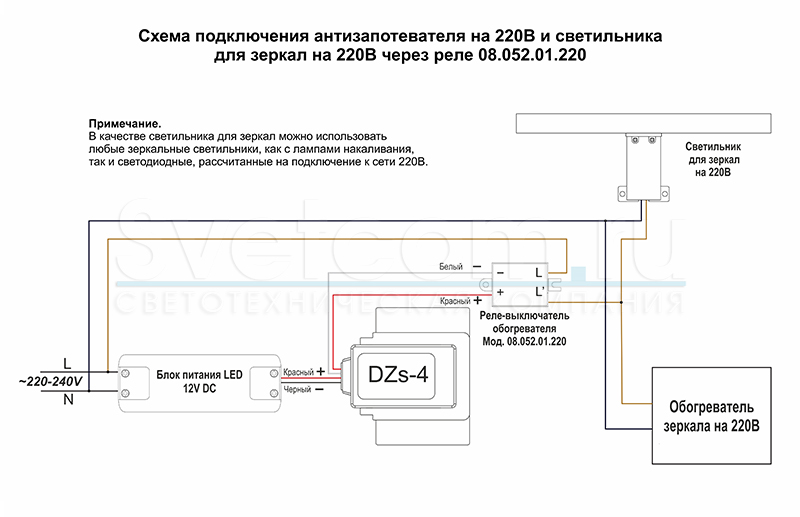

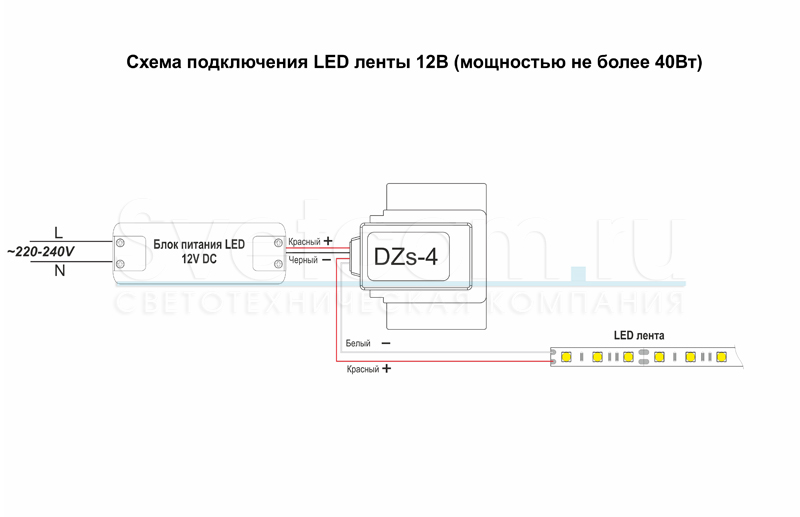

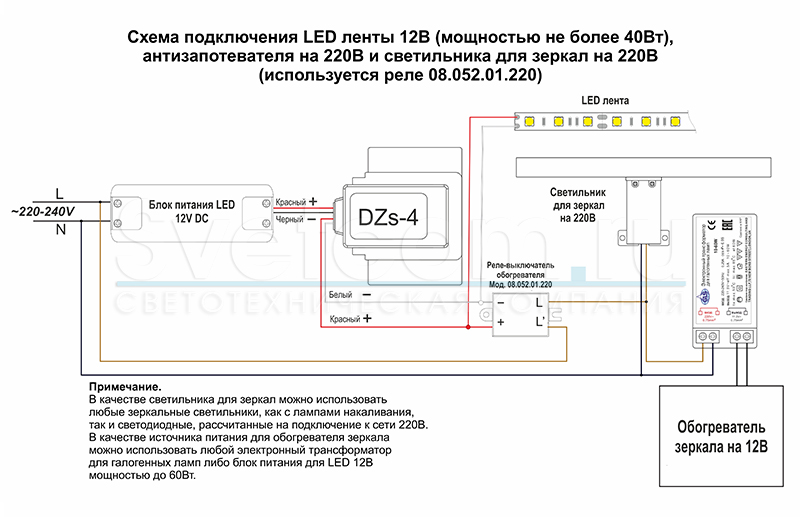

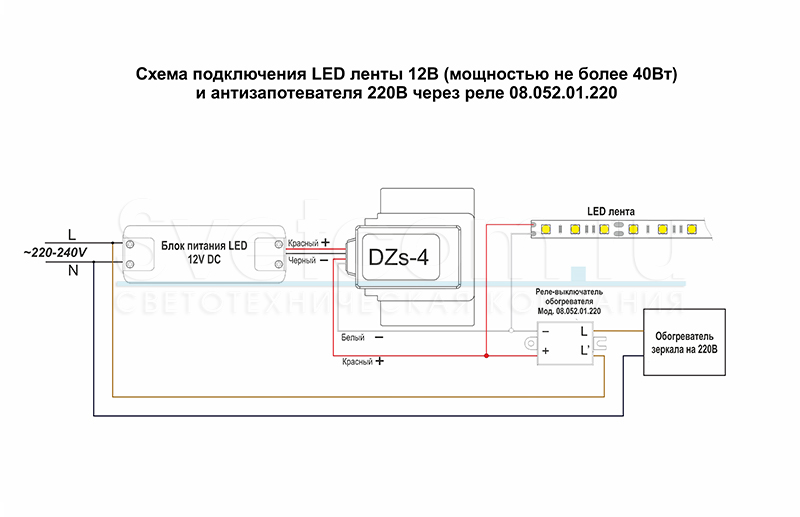

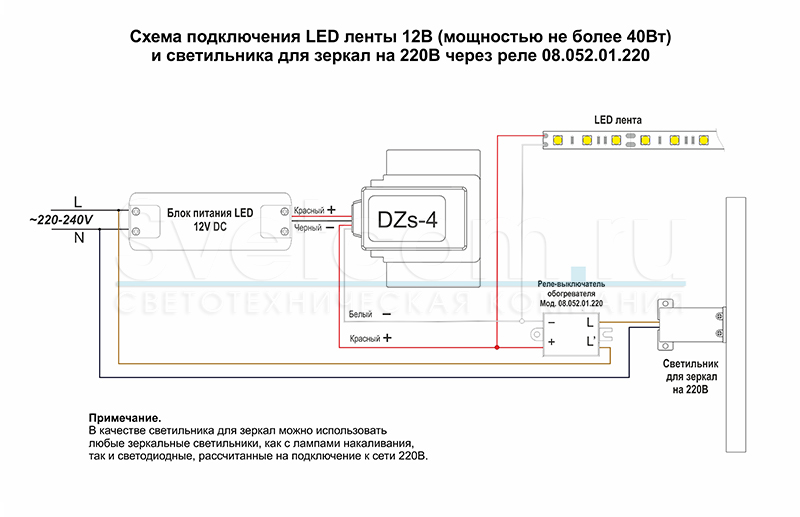

Схема подключения

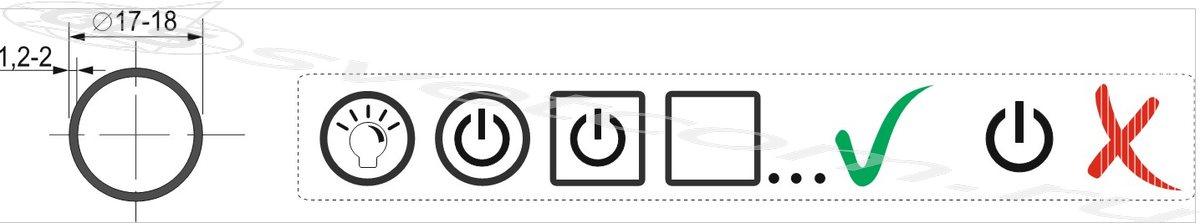

Схема для снятия амальгамы
Монтаж
Совместимость с источниками питания
Совместимость с источниками питания
| Источник питания | Совместимость с Dzs-4 | ||
| Штрихкод | Модель | Мощность, Вт | |
| G12933 | 06.122.02.006 | 6 | да |
| G12937 | 06.122.03.006.44 | 6 | да |
| G13398 | 06.112.49.006 | 6 | да |
| G16209 | 06.122.88.006 | 6 | да |
| G14906 | 06.122.65.010 | 10 | да |
| G12939 | 06.162.06.012.44 | 12 | да |
| G13021 | 06.142.07.012 | 12 | да |
| G18716 | 06.800.01.324 | 12 | |
| G12810 | 06.132.09.015 | 15 | да |
| G12935 | 06.122.08.015 | 15 | да |
| G13397 | 06.122.50.015 | 15 | да |
| G13936 | 06.122.57.015 | 15 | да |
| G13961 | 06.122.51.015 | 15 | да |
| G13963 | 06.162.53.015 | 15 | да |
| G13964 | 06.122.54.020 | 18 | да |
| G11173 | 06.112.10.024 | 20 | да |
| G17061 | 06.132.02.020 | 20 | да |
| G15351 | 06.182.84.024 | 24 | да |
| G10511 | 06.112.42.030 | 30 | да |
| G13706 | 06.122.49.030 | 30 | да |
| G15036 | 06.162.82.030 | 30 | да |
| G17062 | 06.132.03.030 | 30 | да |
| G18278 | 06.800.01.604 | 30 | да |
| G18713 | 06.800.01.321 | 30 | да |
| G18715 | 06.800.01.323 | 33 | да |
| G14497 | 06.122.64.040 | 35 | да |
| G14881 | 06.152.66.040 | 35 | нет |
| G12421 | 06.112.13.036 | 36 | - |
| G12812 | 06.112.12.0.36 | 36 | да |
| G17022 | 06.152.04.036 | 36 | нет |
| G16718 | 06.162.02.040.67 | 40 | да |
| G16719 | 06.162.03.040.67 | 40 | да |
| G17063 | 06.132.04.040 | 40 | да |
| G18714 | 06.800.01.322 | 40 | да |
