DZs-1 12 / 24V | выключатель за зеркало с функцией диммирования (12-24V)
ВИДЕО
Категории: За зеркало, На касание, Диммер
Обзор

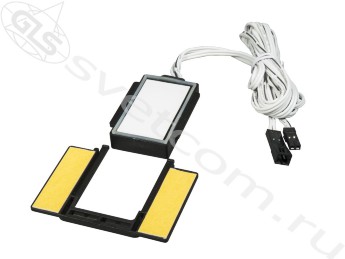

Сенсорный выключатель за зеркало, с функцией диммирования, управляемого светильника.
Сенсорный за зеркало Цвет свечения - белый. Установка на скотч 3M или клей. Датчик удобно устанавливается на салазки. Силиконовая отбортовка для плотного прилегания и IP44 защиты
Цвет свечения белый.
Рабочая нагрузка - 2А
12V-24W
24V-48W
Максимальная нагрузка - 3A
12V-36W
24V-72W
Коннекторы:
Вход - LED 12V L813 (Папа)
Выход - LED 12V L815 (Мама)
Длина проводов:
Вход - 1м
Выход - 1м
Обратите внимание на то, что емкостные датчики очень чувствительны к конструктиву источника питания. Перед покупкой обязательно проконсультируйтесь с нашим менеджером! Менеджер подберет Вам источник питания, который гарантированно будет совместим с выбранным Вами датчиком.
Неправильный выбор источника питания чреват выходом из строя датчика (это негарантийный случай).
Внимание! Штатный скотч рекомендуется использовать как временное крепление, предназначенное для облегчения установки и тестирования изделия. После проверки правильности установки и работоспособности, крепежную планку рекомендуется дополнительно закрепить с помощью клея-герметика для зеркал или клея для термопистолета.
В интерьере
Установка
Снимите часть амальгамы с задней стенки зеркала на месте установки сенсора. Конфигурация контактной площадки может иметь форму как окружности, так и прямоугольную форму (Рис. 1). Ориентировочные размеры указаны на Рис. 2.
Рис.1
Рис.2
Способ установки сенсорного выключателя DZs-1:
Очистите и обезжирьте ту часть зеркала, где будет находиться сенсорный выключатель. Нарисуйте на задней поверхности зеркала горизонтальную и вертикальную линии, проходящие через центр рисунка контактной площадки (Рис. 3). Снимите защитную пленку со скотча, находящегося на планке крепления (Рис.4.) Совместите нарисованные на зеркале линии с рисками на планке крепления, как показано на Рис.5 и плотно прижмите планку к зеркалу.
Рис.3 Рис.4
Рис.5 Рис.6
Схема подключения
Подключите к выходу сенсорного выключателя осветительный прибор, а ко входу -блок питания стабилизированного напряжения для LED светильников на 12В или 24В, согласно схеме. (Рис. 7). Потребляемая мощность светильника не должна превышать допустимую мощность сенсорного выключателя.
Рис.7
