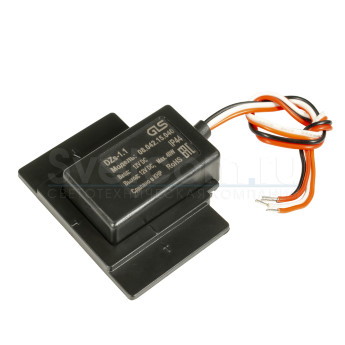

DZs-1.1 | выключатель за зеркало диммируемый

Код: G17522 - 08.042.15.040
по запросу\регистрации
Код товара 08.042.15.040
Тип устройство управления, диммер
Назначение для зеркал
Монтаж накладной
Принцип работы датчика касание
Управление сенсор касания
Напряжение (В) 12
Максимальная нагрузка 42 Вт
Сила тока, А 3,5
Цвет датчика холодный белый
Длина кабеля (м) 0,2
Материал корпуса пластик
Габариты, Д х Ш х В 65.8 × 52.5 × 12 мм
Особенности Толщина зеркала ≤6 мм;
Цвет 13-черный
Комплектность выключатель, руководство по эксплуатации, упаковка
Количество:
  • Обзор
  • Совместимые источники питания
  • В интерьере
  • Установка
  • Документация

Обзор

Модель 08.042.15.040

Продолжительное касание кнопки во включенном положении увеличивает / уменьшает яркость свечения нагрузки. Нужная степень яркости фиксируется прекращением касания. Повторное продолжительное касание уменьшает / увеличивает яркость свечения. При выключении сенсорного выключателя запоминается последнее зафиксированное состояние.

Совместимые источники питания

Совместимость с источниками питания

Источник питания Совместимость с Dzs-1.1
Штрихкод Модель Мощность, Вт
G12933 06.122.02.006 6 да
G12937 06.122.03.006.44 6 да
G13398 06.112.49.006 6 да
G16209 06.122.88.006 6 да
G14906 06.122.65.010 10 да
G12939 06.162.06.012.44 12 да
G13021 06.142.07.012 12 да
G18716 06.800.01.324 12
G12810 06.132.09.015 15 да
G12935 06.122.08.015 15 да
G13397 06.122.50.015 15 да
G13936 06.122.57.015 15 да
G13961 06.122.51.015 15 да
G13963 06.162.53.015 15 да
G13964 06.122.54.020 18 да
G11173 06.112.10.024 20 да
G17061 06.132.02.020 20 да
G15351 06.182.84.024 24 да
G10511 06.112.42.030 30 да
G13706 06.122.49.030 30 да
G15036 06.162.82.030 30 да
G17062 06.132.03.030 30 да
G18278 06.800.01.604 30 да
G18713 06.800.01.321 30 да
G18715 06.800.01.323 33 нет
G14497 06.122.64.040 35 да
G14881 06.152.66.040 35 нет
G12421 06.112.13.036 36 -
G12812 06.112.12.0.36 36 да
G17022 06.152.04.036 36 нет
G16718 06.162.02.040.67 40 да
G16719 06.162.03.040.67 40 да
G17063 06.132.04.040 40 да
G18714 06.800.01.322 40 да

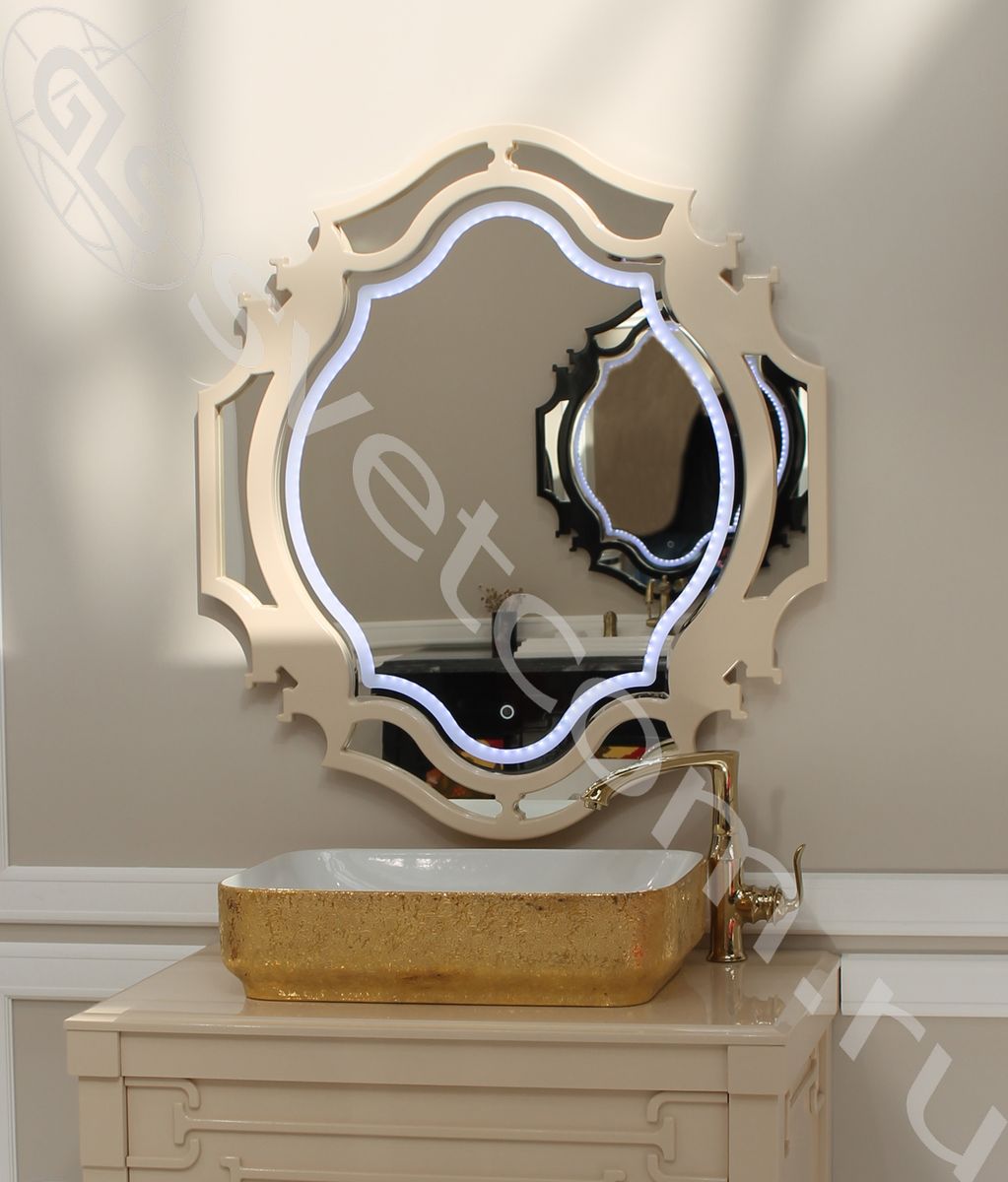

В интерьере

Установка

Снимите часть амальгамы с задней стенки зеркала на месте установки сенсора. Конфигурация контактной площадки может иметь форму как окружности, так и прямоугольную форму (Рис. 1). Ориентировочные размеры указаны на Рис. 2.

Рис.1

Рис.2


Способ установки сенсорного выключателя:

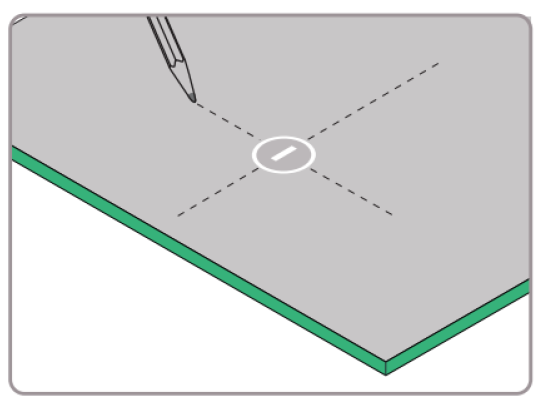

Очистите и обезжирьте ту часть зеркала, где будет находиться сенсорный выключатель. Нарисуйте на задней поверхности зеркала горизонтальную и вертикальную линии, проходящие через центр рисунка контактной площадки (Рис. 3). Снимите защитную пленку со скотча, находящегося на планке крепления (Рис.4.) Совместите нарисованные на зеркале линии с рисками на планке крепления, как показано на Рис.5 и плотно прижмите планку к зеркалу.

Рис.3                                                              Рис.4



Рис.5                                                              Рис.6


Схема подключения

Подключите к выходу сенсорного выключателя осветительный прибор, а ко входу -блок питания стабилизированного напряжения для LED светильников на 12В или 24В, согласно схеме. (Рис. 7). Потребляемая мощность светильника не должна превышать допустимую мощность сенсорного выключателя.

Рис.7
